آموزش| سیم میکروفون

سیم میکروفون

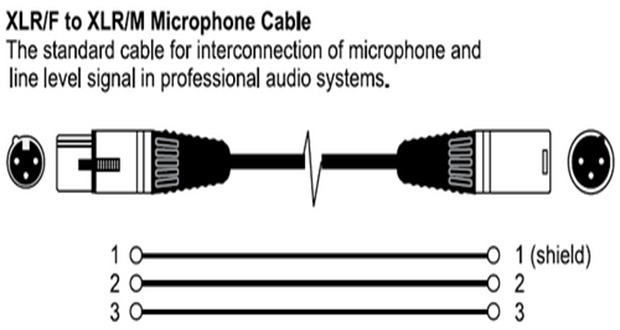

مطابق تصویر بالا باید اتصال را انجام دهید.
نکته : در بعضی مواقع ، بخصوص در دستگاهای ایرانی سیم شیلد به پین 3 و پین بدنه کانکتور اتصال داشته باشد (پین 1 و 3 و بدنه کانکتور به هم متصل باشد و هر سه به زمین) تا نویز خاصی که ایجاد شده برطرف شود. در صورت انجام این عمل ، بدنه دستگاه به بدنه میکروفون وصل می شود. در دستگاههایی که از تغذیه سوئیچینگ استفاده می کنند و نیاز به ارت دارند ، بدنه دارای ولتاژ کافی برای  برق گرفتگی است ولی چون جریان آن ضعیف است ، شدت برق گرفتگی زیاد نیست. بنابرین اگر مداح نسبت به زمین عایق نباشد (مثلا زیر پایش چند لایه گونی ، موکت ، فرش نباشد) احتمال برق گرفتگی وجود دارد. در این صورت باید حتما بدنه دستگاه را به یک لوله فلزی  آب یا هر لوله ای که به عمق چند متری زمین (خاک تر) رفته باشد وصل کنید (لوله گاز معمولا خطرناک است). از این طریق آن ولتاژ ضعیف دفع شده و احساس برق گرفتگی وجود نخواهد داشت.
